مشروع جهاز قياس القدرة الكهربائية

Watt Meter using arduino

في كثير من التطبيقات العملية في الدوائر الكهربائية , نحتاج لمعرفة التيار الكهربائي والفولتية وحساب القدرة الكهربائية لهذه الدوائر .

سوف نتمكن من خلال هذه المقالة  قياس التيار والفولتية ومعرفة القدرة الكهربائية  سواء لنظام مستمر DC او متردد AC وعرض القيم على شاشة LCD حيث يتم التنقل بين النظامين عن طريق الضغط على  Push button .


القطع المستخدمة في هذا المشروع :

1- بطاقة اردوينو اونو
2- حساس فولتية Voltage sensor
3- حساس تيار wcs2702 Current sensor
4- LCD 1602
5- لوح توصيل Breadboard
6- حمل (مقاومة   100 ohm) + بطارية
7- اسلاك توصيل +Push  button +Potentiometer



1- حساس تيار wcs2702 Current sensor

 ان التغير في التيار يظهر على الحساس على شكل تغير في الفولتية لذلك  سنحتاج الى معادلة حتى نربط بين قيمة فولتية الخرج للحساس وقيمة التيار الحقيقية ,وحتى نتمكن من معرفة المعادلة لا بد لنا من الاطلاع على النشرة الفنية للحساس حتى نتعرف الى الحساسية (Sensitivity) لهذا الحساس

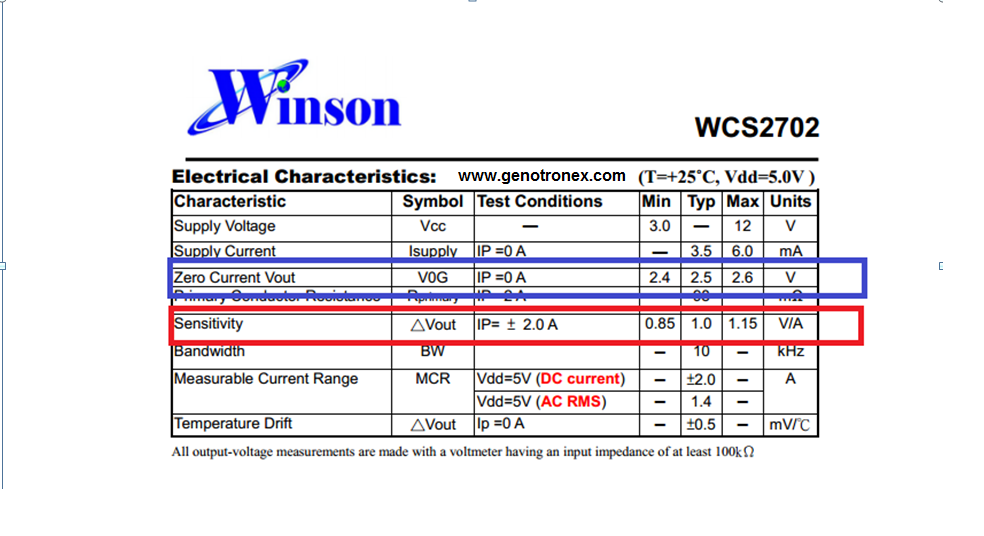

من خلال النشرة الفنية يتبين ان الحساسية هي 1 فولت لكل امبير وان فولتية الخرج في حالة عدم مرور تيار هي 2,5 فولت لذلك تصبح المعادلة كالتالي :

I =  (Vout - 2.5) /Sensitivity

I=(Vout-2.5)/1

من الواضح ان هذا الحساس يتميز بحساسية عالية للتيار حيث تتغير قيمة الخرج  1 فولت لكل 1 امبير  ويجدر بنا ان نذكر ان التيار المار بالحساس معزول عن المتحكم لذلك فهو يقيس تيارات عالية نسبيا تصل الى 2 امبير يجب ان ننتبه ان توصيلة هذا الحساس يجب ان تكون على التوالي مع الحمل وتوصيل الخرج على المدخل التناظري

2- حساس فولتية Voltage sensor

يعمل هذا الحساس على مبداء مقسم الجهد Voltage divider  ويتم حيث ان قيمة الخرج لهذا الحساس هي عبارة عن مقدار ثابتة مضروب بالفولتية الحقيقية ويتم معرفتها من خلال تنفيذ جدول يربط بين فولتية معروفة وفولتية الخرج لهذا الحساس حيث يتم قياسها ب استخدام فولتميتر .

ومن خلال التجربة فان النسبة بين فولتية الخرج والفولتية المقاسة هي 1/5  وبالتالي فان المعادلة الازمة لهذا الحساس هي :

V=Vout*5

ولا ننسى توصيل هذا الحساس على التوازي مع الحمل وتوصيل الخرج على المدخل التناظري

التوصيل :

البرنامج :

لتحميل البرنامج

Download the code

الكاتب : عبد الرحمن الكردي - الأردن
