روبوت متتبع الخط Line Follower

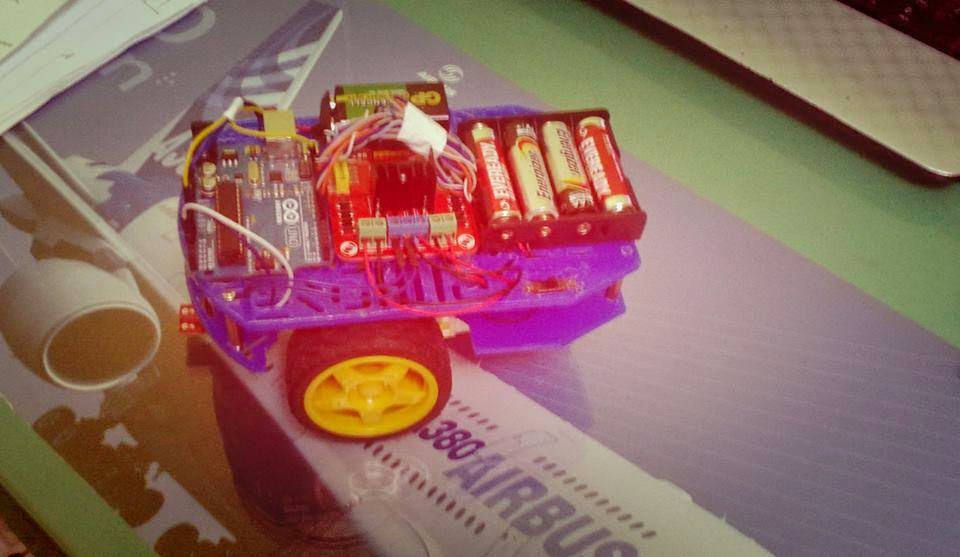

روبوت متتبع الخط  Line Follower


ارسم خط و هو يمشي عليه




هذه المقالة هي جزء من مبادرة عرب دوينو Arabduino
للتعرف على المبادرة و كيف تشاركنا بمقالاتك و تجاربك من خلال الرابط



كثيرا ما نسمع عباره "ارسم خط و امشي عليه " اما للسخريه او للتخطيط و ما الى ذلك ز واكن لماذا لا نطبقها فعليا على روبوت نرسم له خط على الارض و عليه ان يتبعهز

من منا لا يذكر قصه الاولاد الصغار الذين دخلو الى الغابه و حتى لا يضلو الطرق اثناء العوده مان يلقون بعض كسرات الخبز خلفهم ليتبعوها عند عودتهم

ماذل لو فعلنا الشئ نفسه مع روبوت من صنع ايدينا "نرسم له الخط وعليه ان يتبعه "




انا نتحدث عن :


" الروبوت متتبع الخط"

"Line Follower Robot"


ولكن هل يستطيع هذا الشيئ ان يتتبع اي مسار نحدده له؟

الاجابه هي : نعم

بكل بساطه نحن البشر قادرون على صنع اي شئ طالما نمتلك هذا العقل الجبار الذي هو هبة من الخالق سبحانه وتعالى


كل ما نحتاجه لصنع هذا الروبوت هو التالي :

1. اردوينو اونو" Arduino Uno"

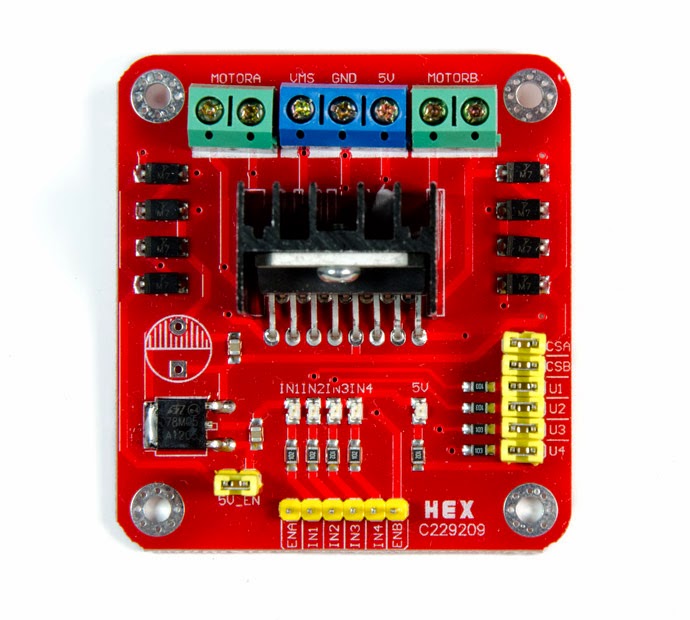

2. دائرة قيادة المحركات " L298 Dual H-Bridge Motor Driver"
3. حساس متتبع الخط " Line follower Sensor QRE1113 Analog"

4. اسلاك توصيل " male-male/male-female"


5. زر تشغيل و ايقاف


6. جسم الروبوت "Robot Platform "






7.  حامل بطاريه للاردوينو


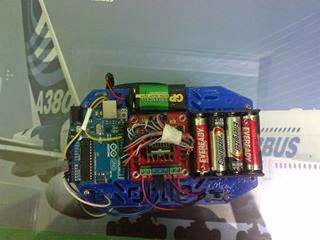

الرسم التوضيحي لتوصيل القطع معا :



اما عن الصعوبات او المشاكل التي واجهتني اثناء العمل على الروبوت فهي مشاكل بسيطه جدا حيث انني قد اخطائت في توصيل المحركات بدائره القياده و قد عكست قطبيه احدهم فبدلا من ان يسير الروبوت الى الامام كان يدور حول نفسه و بعد مراجعه التوصيلات اكتشفت الخطاء و اصلحته على الفور


الكود المستخدم في الروبوت :

// First the line following (IR) sensors
const int irLeft = 2; //Left line sensor is on pin A2
const int irRight = 3; //Right line sensor is on pin A3

//Motor A (Right)
int enableA = 11;
int pinA1 = 10;
int pinA2 = 9;

//Motor B (Left)
int enableB = 7;
int pinB1 = 6;
int pinB2 = 5;
//Define Run variable
boolean run;
void setup() {
pinMode(enableA, OUTPUT);
pinMode(pinA1, OUTPUT);
pinMode(pinA2, OUTPUT);
pinMode(enableB, OUTPUT);
pinMode(pinB1, OUTPUT);
pinMode(pinB2, OUTPUT);
}
void loop(){
  int valleft= analogRead(irLeft);
   int leftsensor = analogRead(A2);  //in the side of motor B
  int rightsensor = analogRead(A3);  //in the side of motor A

   if ((leftsensor >= 700) && (rightsensor >= 700))
     forward();
        else if((leftsensor <= 150) && (rightsensor <= 150))
     backward();
     else if((leftsensor <= 150) && (rightsensor >= 700))
     turnright();
     else if((leftsensor >= 700) && (rightsensor <= 150))
     turnleft();
}
//Motors Foward
void forward(){
  digitalWrite(pinA1,HIGH);
  digitalWrite(pinA2,LOW);
  digitalWrite(pinB1,HIGH);
  digitalWrite(pinB2,LOW);
}
// Motors Backward
void backward(){
  digitalWrite(pinA1,LOW);
  digitalWrite(pinA2,HIGH);
  digitalWrite(pinB1,LOW);
  digitalWrite(pinB2,HIGH);
}
// turn left
void turnleft(){
  digitalWrite(pinA1,HIGH);
  digitalWrite(pinA2,LOW);
  digitalWrite(pinB1,LOW);
  digitalWrite(pinB2,HIGH);
}
// turn right
void turnright(){
  digitalWrite(pinA1,LOW);
  digitalWrite(pinA2,HIGH);
  digitalWrite(pinB1,HIGH);
  digitalWrite(pinB2,LOW);
}


هذا الفيديو اثناء تجريب الروبوت على مسارين مختلفين



 كاتب المقال :
محمود حمدي عيد
جمهورية مصر العربية
للتواصل مع الكاتب :
