روبوت التحكم عن بعد بواسطة المرسل الراديوي 315MHz

Robot Remote control Using RF315/433MHz




من الجميل بناء روبوتات و التحكم فيها عن بعد , و قد عرضنا في سلسلة الروبوت طريقة التحكم عن بعد بالروبوت بواسطة البلوتوث

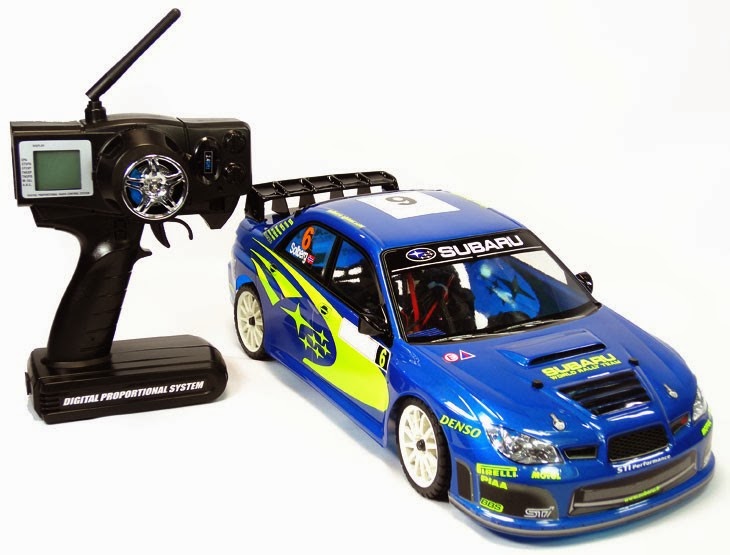

لكن ماذا لو أردنا بناء روبوت و التحكم به عن بعد بواسطة مرسل راديوي بسيط ؟ سيكون من الجميل عمل روبوت مشابه لسيارات التحكم عن البعد التي تباع في الأسواق .



كل ما سنفعله هو بناء روبوت يتم التحكم به عن بعد بواسطة اردوينو مربوط معها عصا تحكم
Joystick و ارسال الأوامر لاسلكياً للروبوت .



أذن سنكون دارتين , احداها كمرسل , و الآخر مستقبل و سنثبت دارة الأستقبال على الروبوت .

القطع التي ستحتاجها لبناء هذا الروبوت :

1) بطاقة أردوينو عدد 2



2)دارة قيادة المحرك L298 Module



3)المرسل والمستقبل الراديوي RF 315MHz .



4)هيكل الروبوت Robot chassis



5)عصا التحكم Joystick



6)بطاريات لتغذية المحرك "استخدمت بطاريات ليثيوم3.7v عدد2"



7)اسلاك توصيل jumpers

التوصيل :
دارة الأرسال :

توصيل دارة الأرسال كما في المخطط ادناه



دارة الأستقبال : قد يكون توصيل دارة القيادة غير واضح , للتوضيح أكثر توصيل دارة القيادة مع الأردوينو كالآتي :


IN1>>>D5

IN2>>>D4

IN3>>>D6

IN4>>>D7










نقوم في البداية بتثبيت القطع على هيكل الروبوت , و نبدأ بتوصيل الأردوينو لدارة قيادة المحرك , كما في المخطط .

ثم نقوم بتثبيت المستقبل
RF RX  إلى الأردوينو كما في المخطط .

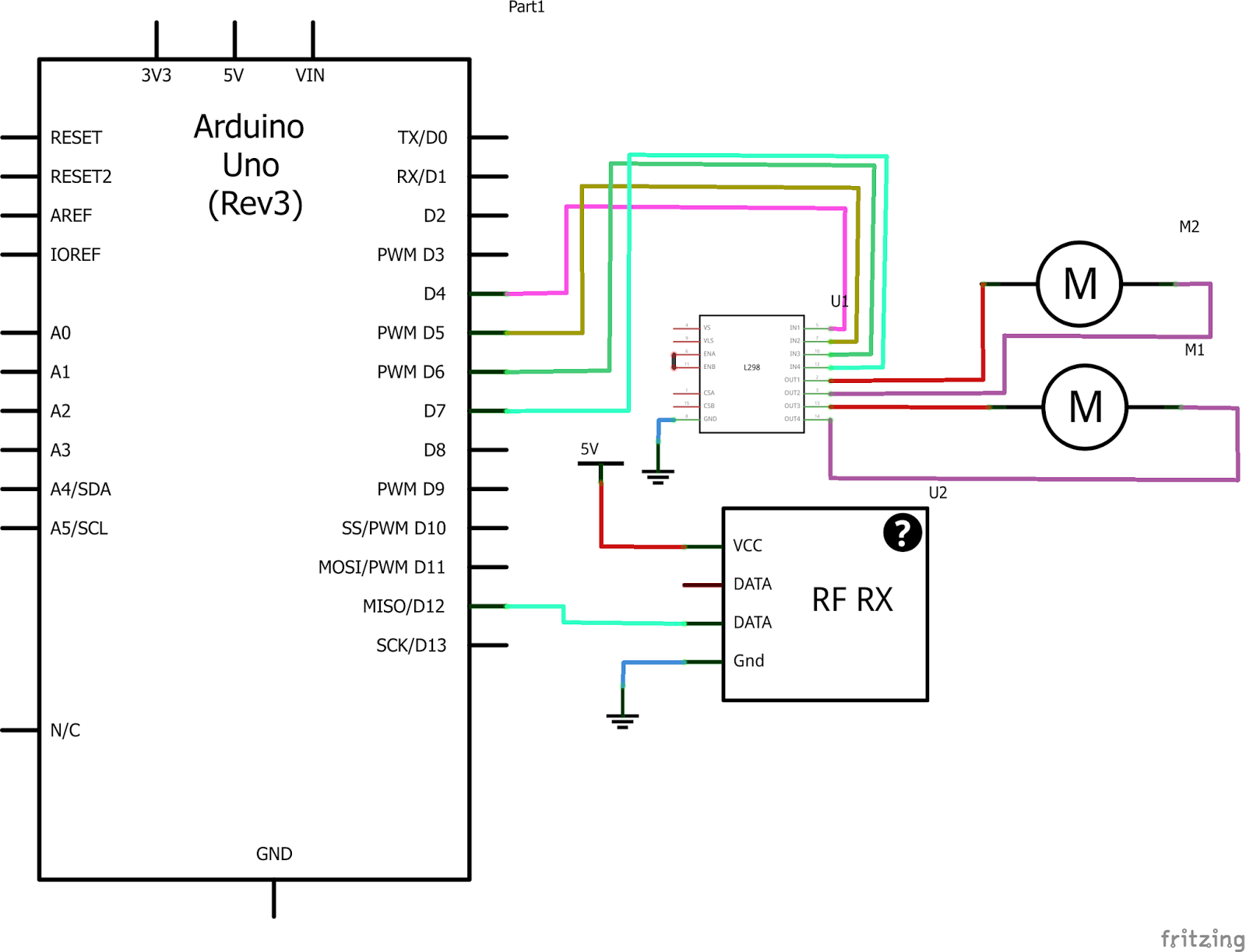

يجب ان يكون مخطط التوصيل كاملاً لدارة الأستقبال كالآتي :

ثم بعد ان تقوم بتوصيل البطاريات إلى المداخل المخصصة في دارة قيادة المحرك , و الحصول على التغذية للاردوينو من نفس دارة قيادة المحرك "يوجد بها مخرج 5 فولت "

البرمجة :

في البداية ستحتاج لتحميل هاتين المكتبتين من هنا و من هنا و وضعهما في مسار المكتبات داخل الاردوينو


البرنامج بالنسبة للمرسل .

يجب ان تفتح شاشة السيريال في الأردوينو و ان تحرك عصا التحكم , يجب ان تتظهر الكلمات الصحيحة عند تحريك العصا بالأتجاه المطلوب "
FORWARD,BACKWARD,LEFT,RIGHT " و هكذا ...
/*
Arduino Remote Control Robot Using RF Module
Control Robot using Joystick and Wirelessly using
RF 315MHz Tx,Rx
Code For Transmitter side
Written By : Mohannad Rawashdeh
Modified By: Tala Younes
http://www.genotronex.com

*/
const int xpin=14;
const int ypin=15;
int X_axis_read=0;
int Y_axis_read=0;
float X_axis_volt=0.00;
float Y_axis_volt=0.00;
int Min_threshold=400;
int Max_threshold=700;
//..................................
#include <VirtualWire.h>


char *controller;
void Get_x_axis(){
  X_axis_read=analogRead(xpin);
  delay(10);
  X_axis_volt=X_axis_read*4.88E-3;
  /*
  Serial.print("X_axis_read : ");
  Serial.println(X_axis_read);
  Serial.print("X_axis_volt : ");
  Serial.println(X_axis_volt);
  */
}
void Get_y_axis(){
  Y_axis_read=analogRead(ypin);
  delay(10);
  Y_axis_volt=Y_axis_read*4.88E-3;
  /*
  Serial.print("Y_axis_read : ");
  Serial.println(Y_axis_read);
  Serial.print("Y_axis_volt : ");
  Serial.println(Y_axis_volt);
  */
}

void setup() {
  Serial.begin(9600);
  pinMode(13,OUTPUT);
  Serial.begin(9600);
  pinMode(xpin,INPUT);
  pinMode(ypin,INPUT);

  vw_set_ptt_inverted(true); //
  vw_set_tx_pin(12);
  vw_setup(4000);// speed of data transfer Kbps
}

void Get_action(){
Get_x_axis();
Get_y_axis();
if(Y_axis_read> Max_threshold && X_axis_read<1022 ){
  //Forward
  controller="F";
  Serial.println("Forward");

}
if(Y_axis_read<Min_threshold &&X_axis_read<1022){
  //Backward
   controller="B";
  Serial.println("Backward");


}
if(X_axis_read==0 ){
  //Right
   controller="R";

   Serial.println("Right");

}
if(X_axis_read>=1010 ){
  //Left
   controller="L";

   Serial.println("Left");

}
if(X_axis_read<500 &&X_axis_read>20&&Y_axis_read<530 &&Y_axis_read>500 ){
  //Stop
   controller="S";

   Serial.println("Stop");

}
}

void Send_RF(){
vw_send((uint8_t *)controller, strlen(controller));
 vw_wait_tx(); // Wait until the whole message is gone
 digitalWrite(13,1);
 delay(50);
 digitalWrite(13,0);

}
void loop(){
Get_action();
Send_RF();
//delay(1000);
}


البرنامج للمستقبل "الروبوت "
/*
Arduino Remote Control Robot Using RF Module
Control Robot using Joystick and Wirelessly using
RF 315MHz Tx,Rx
Code For Transmitter side
Written By : Mohannad Rawashdeh
Modified By: Tala Younes
http://www.genotronex.com

*/


//......................
#include <VirtualWire.h>

#include "L298_MOTOR.h"

L298_MOTOR L298(5,4,6,7);

void setup()
{
    Serial.begin(9600);
     L298.ENABLE_ACTIVE(11,10);
  L298.ENABLE_A('ON');
  L298.STOP();
    vw_set_ptt_inverted(true); // Required for DR3100
    vw_set_rx_pin(12);
    vw_setup(4000);  // Bits per sec
    pinMode(13, OUTPUT);

    vw_rx_start();       // Start the receiver PLL running
}
    void loop()
{
    uint8_t buf[VW_MAX_MESSAGE_LEN];
    uint8_t buflen = VW_MAX_MESSAGE_LEN;

    if (vw_get_message(buf, &buflen)) // Non-blocking
    {
      if(buf[0]=='F'){
        //FORWARD
           L298.BACKWARD(150);
  //       Serial.println("Forward");
   digitalWrite(13,1);
      }
        if(buf[0]=='B'){
        //BACKWARD
        L298.FORWARD(150);
    //    Serial.println("Backward");


   digitalWrite(13,1);
      }
        if(buf[0]=='R'){
          //Right
           L298.TurnLEFT(140);
      //     Serial.println("Right");

  digitalWrite(13,0);
    }
     if(buf[0]=='L'){
          //Left
           L298.TurnRIGHT(140);
        //   Serial.println("Left");

  digitalWrite(13,0);
    }
   if(buf[0]=='S'){
          //Stop'
           L298.STOP();
          //  Serial.println("Stop");

  digitalWrite(13,0);
    }
}
}


و هذا الفيديو يوضح كيفية عمل هذا النظام بالكامل .
