الأردوينو ديو Arduino Due نظرة عن قرب

الأردوينو ديو Arduino Due


نظرة عن قرب

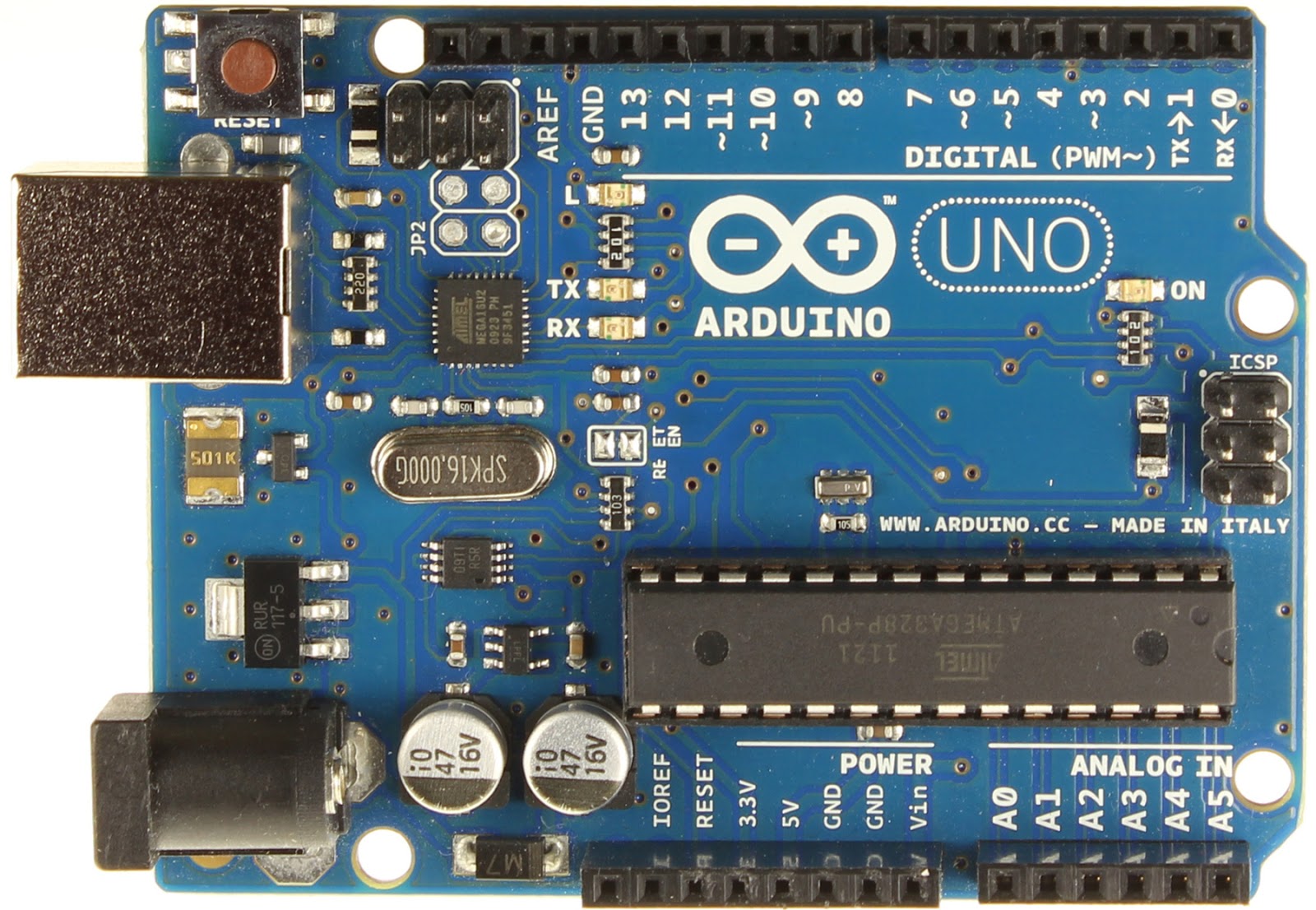

تعد الأردوينو من أكثر اللوحات الألكترونية المخصصة للتعليم انتشاراً و شيوعاً نظراً للسهولة البالغة التي توفرها سواءاً من الناحية البرمجية او من ناحية المعدات , و حتى من ناحية توفر الدوائر الكهربائية و البرامج و المكتبات المتعددة في شتى المواضيع , كان كل تركيزي في وقت سابق مُنصب على شرح الأردوينو عبر دمجها بقطع مختلفة , و كانت اغلب الأمثلة باستخدام الأردوينو اونو Uno او اللوحات التي تستخدم المتحكم الأصغري Atmega 328 فهو الأكثر انتشاراً و الأرخص سعراً .

لكن أطلقت الأردوينو في عام 2013 لوحة تطويرية مخصصة لأغراض التعليم كانت مختلفة تماماً عن ما عهدناه سابقاً من اصدارات الأردوينو , إذ كانت هذه أول مرة تطلق الأردوينو لوحة تطويرية بمعالج ARM Cortex الذي ينقل المستخدمين للأردوينو لمستوى جديد أمكانياته نظراً للأمكانيات الكبيرة التي يتمتع بها المعالج الجديد .




في البداية ما هو الفرق بين الأردوينو ذات الأصدارات السابقة و الأردوينو DUE .




المتحكم المستخدم AT91SAM3X8E في الأردوينو DUE يعطيها قدرات أعلى من نظيراتها في عائلة ال AVR





حيث انها من عائلة ال 32Bit فتتميز بقدرات تخزينية أكبر و قدرات أكبر و أسرع في معالجة البيانات و المعادلات الحسابية بسرعة فائقة .




 كما انها تتمتع في بيئة الأردوينو بمكتبات تجعلها مناسبة للعديد من المشاريع مثل عملها كفأرة او لوحة مفاتيح , او أمكانية أن تصبح مستضيفة لأكثر من جهاز USB في آن واحد .
 عمل كل المداخل فيها كمقاطعات Interrupt و هذه ميزة هائلة





 بالأضافة لوجود 12 مدخل يدعمون التعديل النبضي PWM , و وجود مدخلين DAC بحيث يمكننا توليد اشارات مباشرة من خلال الأردوينو .



 دعمها لمداخل اضافية في ال I2C,SPI و دعمها للبروتوكول CAN Bus .

Can bus Shield from Seeed Studio

بشكل عام هناك عدة اختلافات في البرمجة , يوجد هناك مدخلين لبرمجة هذه البطاقة






Programming Port


هذا المدخل الأقرب لمدخل التغذية  , و هو مخصص للبرمجة و مربوط بالمتحكم Atmega 16U2 الذي يقوم بدور الوسيط بين المتحكم و بين الحاسوب , و تعرف البرمجة من خلاله ب Hard Erease , ففي حال اردت تحميل برنامج جديد فعليك الضغط مطولاً على زر المسح Erease على يسار اللوحة و من ثم تحميل البرنامج .

Native Port

هذا المدخل مخصص بشكل أكبر للتعامل مع الأجهزة الطرفية مثل الفأرة و لوحة المفاتيح ...ألخ , تستطيع برمجة القطعة من هذا المدخل ايضاً فيما يعرف بال Soft erease لكن و مع التجربة لا أنصح بالبرمجة عن طريقه لأنه يعطي اخطاء كثيرة .


نصيحة لا تتعامل مع فولتيات أكثر من 3.3 فولت مع هذه البطاقة ,لأن أكثر من هذه الفولتية قد يتسبب بتدميرها , لذلك كن حذراً و حاول الانتباه لهذا الموضوع , و ان لزم الأمر يجب استعمال مبدل الفولتيات الرقمي Logic Converter

Logic level shift 5-3.3V


بشكل عام هذا تعريف أولي و نظرة عن كثب عن هذه البطاقة , سأقوم بعمل بعض التجارب على هذه البطاقة و الأمكانيات .
